Reparación del conmutador de encendido del VW Golf III

Tutoriales
23 Comentarios
Síntomas:

Al girar la llave de contacto para poner en marcha el motor, no ocurre nada. El fallo aparece esporádicamente, hay ocasiones en la que el motor arranca sin problemas, otras en la que no hay nada que hacer, por mucho que se insista. Sobre todo si hace mucho calor y/o el interior está expuesto al sol, el problema se agrava.

Para salir del paso, una opción es la de intentar bajar la temperatura del interior, sobre todo en la zona donde está la llave de contacto. También podemos mover la llave hacia los lados para intentar que haga contacto. No obstante, esto es solo una solución provisional y debemos buscar lo antes posible el origen de este fallo.

Reparación del conmutador de encendido del Volkswagen Golf 3.

La culpable puede ser esta pieza. Se trata del conmutador de arranque, el que activa el contacto y envía la señal al motor de arranque. Con el paso de los años, se desgasta y los contactos ya no dejan pasar la electricidad. El problema de esta reparación es que esta pieza está en un lugar poco accesible. Para retirarla y sustituirla hay que desmontar el volante, los mandos de los intermitentes y limpiaparabrisas y todo el cilindro de la llave de contacto.

El conmutador de encendido está debajo del bombín de la llave de contacto. En el dibujo de la izquierda es la pieza nº 5 (círculo naranja).

Referencia original Volkswagen:  6N0 905 865

Precio recambio original:            aprox. 35,- €

En mi caso, pude comprar la pieza en una tienda normal de recambios. No es original Volkswagen y me costó unos 20,- €, pero me la trajeron el mismo día. El fabricante de la pieza es topran (www.pries.de).

Preparativos

Vamos a trabajar en el sistema eléctrico, por lo tanto desconectamos la batería.

Desmontaje de los revestimientos de plástico
Reparación del conmutador de encendido del Volkswagen Golf 3.

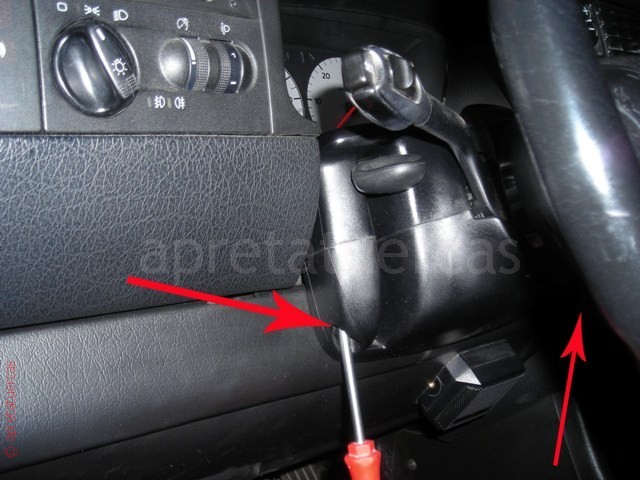

Retiramos las dos piezas del revestimiento que cubre la barra de la dirección y los mandos del intermitente y del limpiaparabrisas. Para ello hay que aflojar los dos tornillos de estrella desde la parte de abajo. Intenta hacerlo con mucha calma. Es muy probable que se te rompan las cogidas de los tornillos en la pieza de arriba.

Reparación del conmutador de encendido del Volkswagen Golf 3.

También es necesario quitar el revestimiento de  debajo del volante.

En total son 5 tornillos de estrella. Uno en la parte de la derecha, debajo del volante…

Reparación del conmutador de encendido del Volkswagen Golf 3.

…dos en la parte izquierda y debajo de la tapa de los fusible…

Reparación del conmutador de encendido del Volkswagen Golf 3.

…y otros dos debajo de otra pequeña moldura que hay que retirar antes con mucho cuidado.

Desmontar el volante y el airbag (en caso de que tu coche tenga, claro…)
Reparación del conmutador de encendido del Volkswagen Golf 3.

Para poder desmontar el volante, hay que quitar antes el airbag. Se trata de un trabajo muy delicado y no voy a dar instrucciones de como desmontarlo. Por motivos de seguridad, lo ideal es que alguien autorizado lo desmonte.

Atención !

¡ El airbag es un dispositivo muy peligroso. Si no se maneja bien a la hora de desmontarlo, puedes activarlo involuntariamente ! Lo mínimo que te puede pasar, es que te manches los calzoncillos. Sobre la fuerza que puede ejercer la explosión de un airbag, trata este video…
Reparación del conmutador de encendido del Volkswagen Golf 3.

Una vez que hayamos desmontado el airbag, podemos ver la tuerca central que sujeta el volante a la barra de dirección. En la imagen la he marcado con un círculo rojo.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Aflojamos la tuerca central, pero antes de retirar el volante hay que tener cuidado. El volante está centrado en la barra de dirección y tiene una marca (flecha roja). Hay una segunda marca que no sé si viene de fábrica o no, pero que en realidad no sirve para nada (flecha azul) como veremos más adelante. Lo ideal es hacerse una marca en la misma barra (flecha verde). Así podemos colocar luego el volante otra vez en su posición.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Ahora ya podemos retirar el volante. A la vista se queda el mando combinado para el limpiaparabrisas, el intermitente, etc.

Nos estamos acercando…

Desmontaje del mando combinado
Reparación del conmutador de encendido del Volkswagen Golf 3.

Para desmontar el mando combinado. sólo hay que quitar tres tornillos (círculos rojos)…

Reparación del conmutador de encendido del Volkswagen Golf 3.

…y desconectar todos los enchufes en ambos lados. No es necesario marcarlos, son todos diferentes y cada pareja es única. Los conectores encajan sólo en un hueco, en los otros no. Al menos aquí los ingenieros han pensado un poco en nosotros pobres apretatuercas.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Bueno, ya estamos más cerca. Vemos la barra de la dirección en el centro (la que tiene la rosca). Alrededor, introducido a presión, podemos ver el casquillo (con las ranuras donde encajaba el volante) que ahora toca retirar. Ahora descubriremos por qué esa marca (flecha azul) no sirve de nada.

Extracción del casquillo

Reparación del conmutador de encendido del Volkswagen Golf 3.

La tarea ahora consiste en sacar el casquillo en dirección de la flecha roja. El casquillo está introducido a presión. La flecha verde señala a un muelle que hay debajo. Es posible que al retirar el casquillo, éste salga disparado por la fuerza del muelle. Para evitar la rotura de algunos de nuestros dientes o de la luna trasera, enroscamos la tuerca un par de vueltas en la barra de la dirección.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Para poder sacar el tubo opté por comprar un extractor especial en internet. Se trata de un simple disco de aluminio desmontable. Desgraciadamente ya no se puede comprar. Existen más maneras y trucos, pero creo que la inversión me ha merecido la pena. Con este útil es un asunto de un abrir y cerrar de ojos y no arriesgamos destrozar nada. Sólo hay que colocarlo alrededor de la ranura que el tubo tiene previsto para su extracción, apretar los dos tornillos radiales…

Reparación del conmutador de encendido del Volkswagen Golf 3.

…y colocar un extractor de tres garras.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Vemos el resultado: El casquillo sale junto con el extractor.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Aquí vemos el dichoso «tubito» después de haber retirado el útil de extracción. La foto ha salido un poco borrosa, seguramente debido a la emoción mía al haberlo conseguido.

Desmontaje del conjunto de la cerradura de la dirección
Reparación del conmutador de encendido del Volkswagen Golf 3.

Ahora toca agacharse:

Para poder retirar todo el conjunto de la cerradura de la dirección, es necesario aflojar el tornillo descabezable marcado con la flecha roja que se encuentra en la parte de abajo.

Se puede pillar con unas tenazas de presión o se puede cortar directamente con un cincel con cuidado de no dañar otras piezas. En mi caso opté por este último método.

Reparación del conmutador de encendido del Volkswagen Golf 3.

Introducimos la llave para garantizar que no se active el bloqueo de la dirección y ya podemos sacar todo el conjunto.

Desmontaje del conmutador de encendido
Reparación del conmutador de encendido del Volkswagen Golf 3.

Bueno, por fin tenemos delante el tornillo para poder retirar el conmutador que vamos a sustituir. Colocamos el nuevo conmutador y nos aseguramos que gira bien con la llave antes de montarlo todo otra vez.

Montaje
Reparación del conmutador de encendido del Volkswagen Golf 3.

Montamos el conjunto de la cerradura en la barra de la dirección con la llave de contacto puesta. Como nos hemos cargado el tornillo descabezable, colocamos ahora uno normal M8 de cabeza hexagonal. El que quiera hacerlo totalmente correcto, puede comprar el tornillo en la casa Volkswagen. La referencia es N 905 422 01.

Aprovechamos que tenemos el rodamiento a la vista y le untamos un poco de grasa.

Reparación del conmutador de encendido del Volkswagen Golf 3.

El casquillo lo podemos introducir con la misma tuerca. No nos olvidemos de meter antes el muelle.

Con un martillo de plástico llevamos el casquillo hasta su sitio. Hay que tener mucho cuidado de no dañar las ranuras donde luego va el volante.

Ahora ya montamos el mando de los intermitentes, conectamos todos los enchufes en su sitio y montamos el volante sobre la barra de la dirección aprovechando la marca que hemos hecho antes para que el volante esté derecho. Apretamos la tuerca central con un par de apriete de 50 Nm. Lo suyo sería utilizar una tuerca nueva, pero yo me he conformado con untarle fijador de Loctite.

Colocamos todos los plásticos y las molduras y nos alegramos de que no ha sobrado ninguna pieza ni ningún tornillo.

Probamos el arranque. Si ahora no funciona, es que te has olvidado de conectar la batería, je, je (ask me  why I know…)

Finalmente, si comprobamos que todo marcha bien, es la hora de recibir nuestra merecida recompensa…

, , ,
