Desmontar el panel de la puerta de nuestro Mercedes W115 no tiene mucho secreto. Sin embargo ya me han preguntado en algunas ocasiones cómo hacerlo, y aprovechando que hace algunos días tuve que desmontarlo para solucionar un problema con el elevalunas, he hecho algunas fotos y os voy a dejar un tutorial.

No se necesitan muchas herramientas aunque os recomiendo que utilicéis útiles especiales de plástico que hay para desmontar los interiores de los coches. Tened en cuenta que la mayoría de las piezas de la tapicería y los propios paneles de puerta son muy escasos y caros en el mercado de piezas usadas. En la casa ya no se pueden comprar. No quiero ni saber lo que costarían si las hubiese…

En este tutorial me he puesto con la puerta trasera. Pero tengo otro preparado para las puertas delanteras. El desmontaje es muy parecido en las puertas delanteras y en las traseras aunque hay algunos detalles que varían.

¡Vamos al lío!

(pinchad en las fotos para agrandarlas)

Desmontar revestimiento de puerta del Mercedes de la gama W115

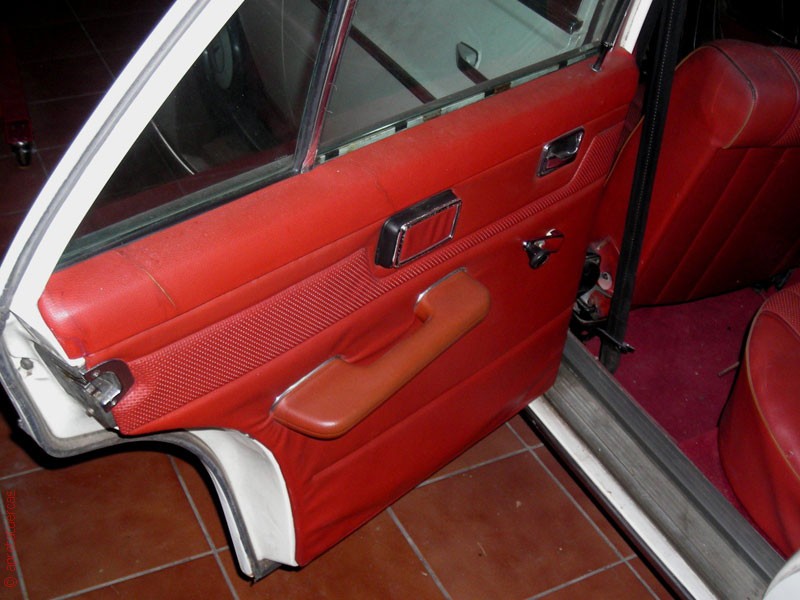

Éste es el revestimiento de la puerta trasera que vamos a desmontar.

Desmontar revestimiento de puerta del Mercedes de la gama W115

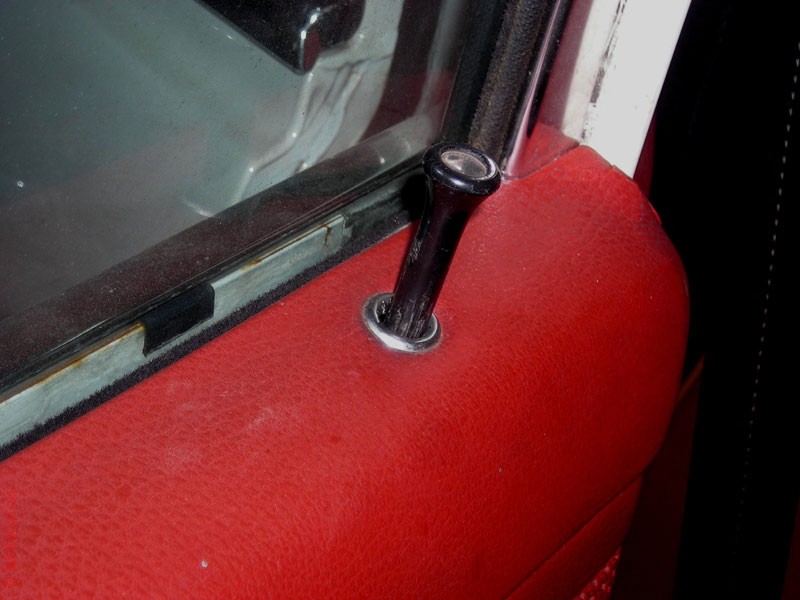

Para empezar, algo fácil: Desenroscamos el botón de plástico del cierre de puerta.

Desmontar revestimiento de puerta del Mercedes de la gama W115

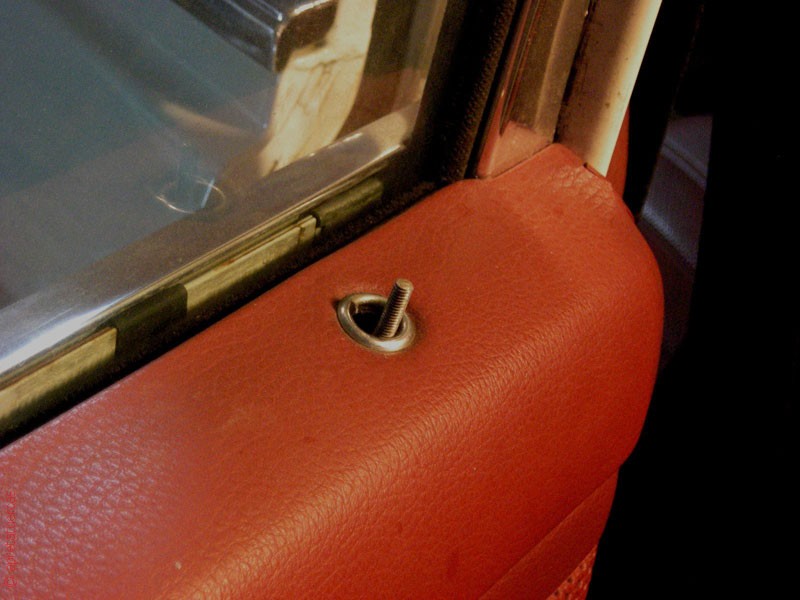

Ahora ya solo queda la varilla metálica y podemos…

Desmontar revestimiento de puerta del Mercedes de la gama W115

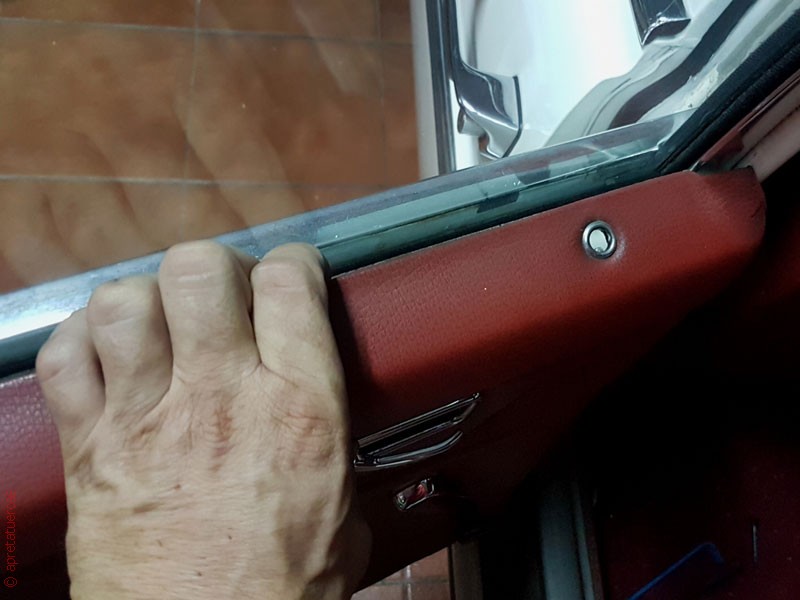

…levantar la moldura superior con mucho cuidado. Se puede hacer con una palanca de plástico de esas que hay para el desmontaje de interiores. Yo lo hago tirando con las dos manos hacia arriba con fuerza pero con tranquilidad y sobre todo intentado tirar por parejo hacia arriba. Si lo hacemos mal y tiramos solo de un lado, podemos doblar la moldura y producir grietas en el tapizado. Si os fijáis bien en la foto de arriba, podéis ver que yo cometí ese fallo la primera vez que las desmonté.

Desmontar revestimiento de puerta del Mercedes de la gama W115

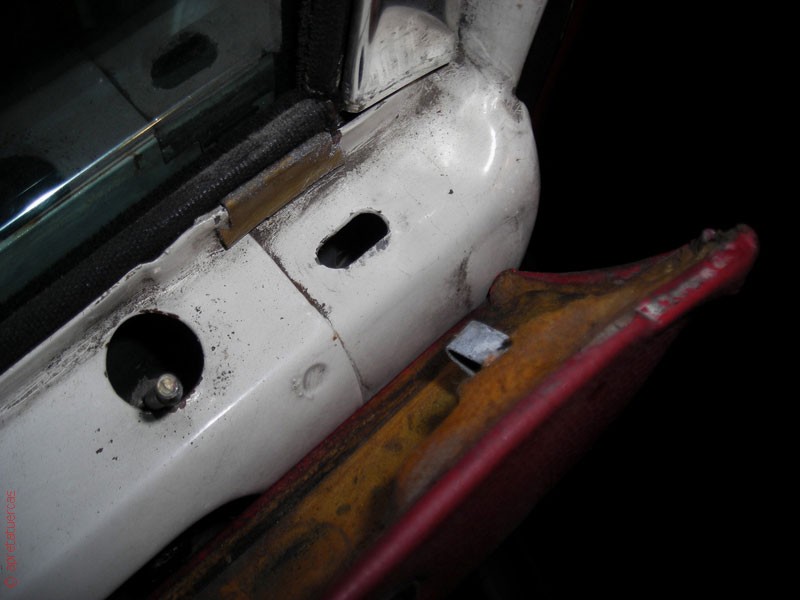

La moldura está sujeta con unos clips metálicos. Suelen salir bien y se quedan sujetos a la propia moldura, pero…

Desmontar revestimiento de puerta del Mercedes de la gama W115

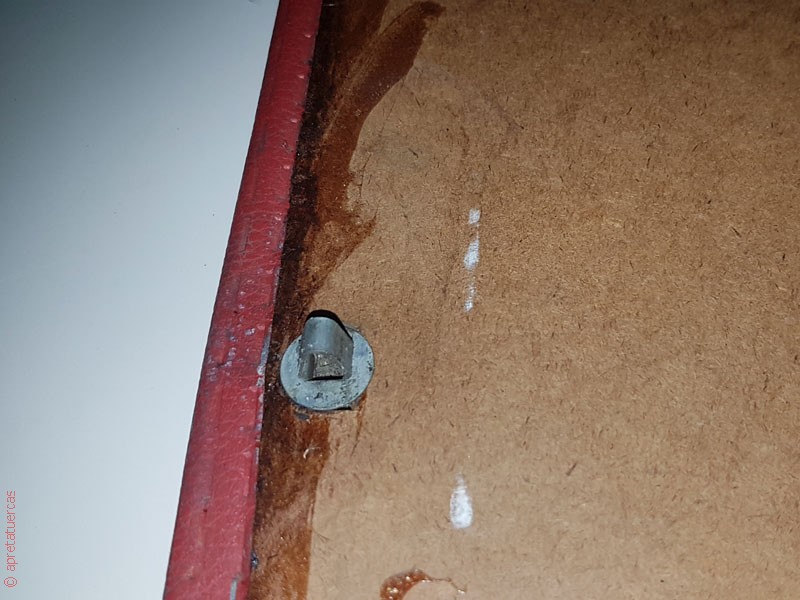

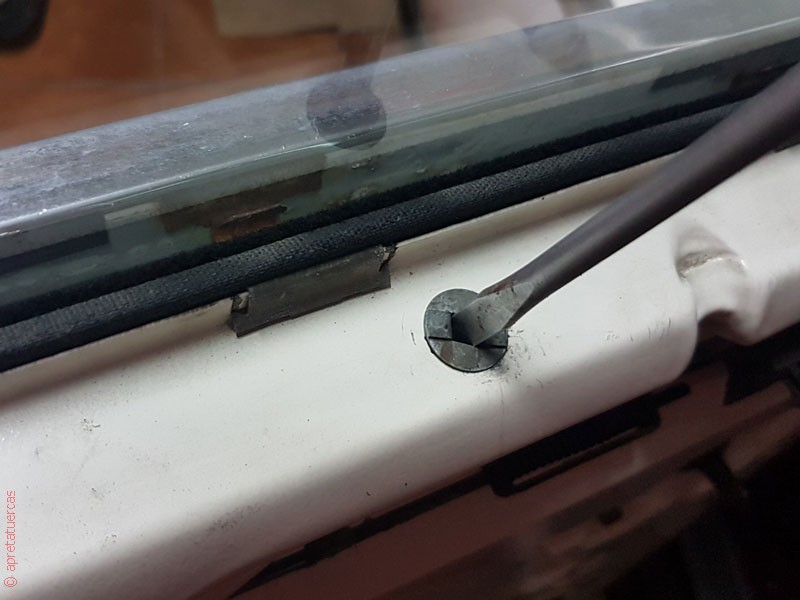

…a veces se sueltan y se quedan en la chapa. Para sacarlos los giramos 90 grados con un destornillador y ya salen sin problema ninguno.

Desmontar revestimiento de puerta del Mercedes de la gama W115

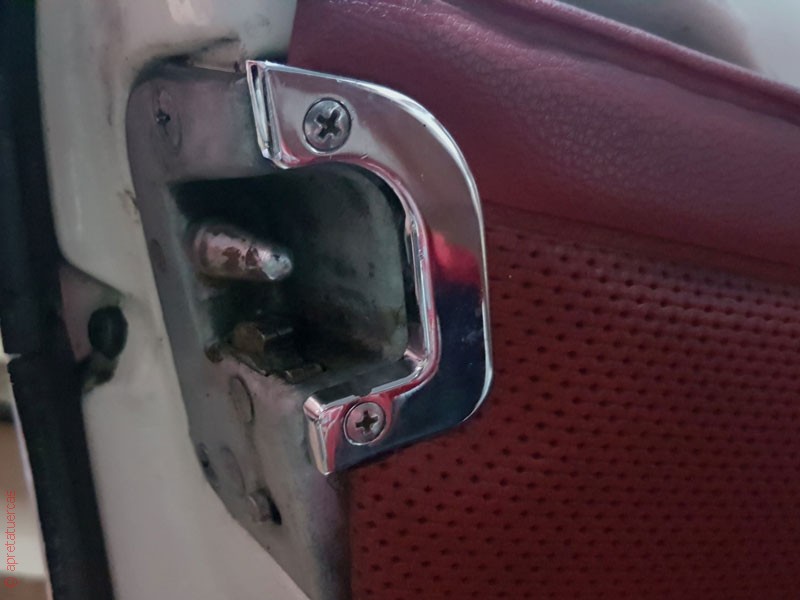

Ahora vamos a por la cenefa cromada que adorna el mecanismo de la cerradura. Aquí solo hay que quitar los dos tornillos de estrella.

Desmontar revestimiento de puerta del Mercedes de la gama W115

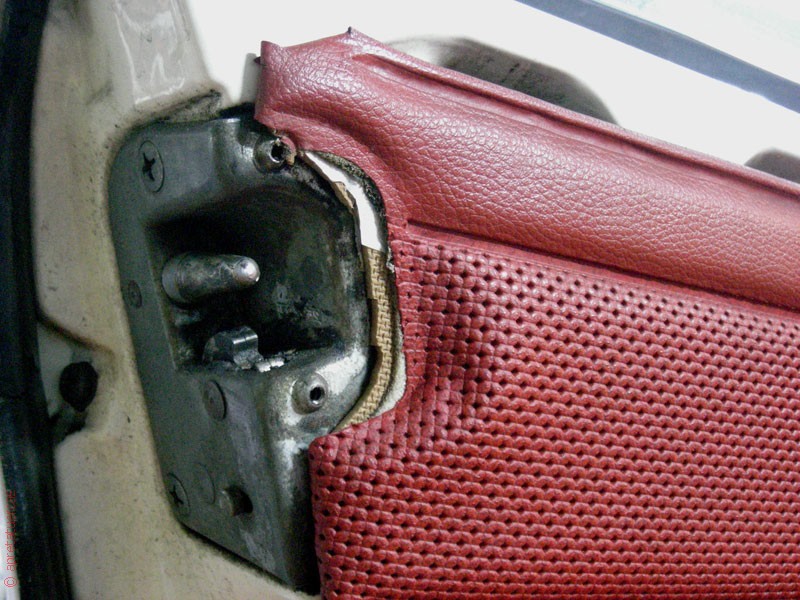

Quitamos con cuidado la cenefa y ya tenemos lista esta parte.

Desmontar revestimiento de puerta del Mercedes de la gama W115

Otra cosa que hay que desmontar es el cenicero. Quitamos primero el cajoncillo presionando hacia abajo.

Desmontar revestimiento de puerta del Mercedes de la gama W115

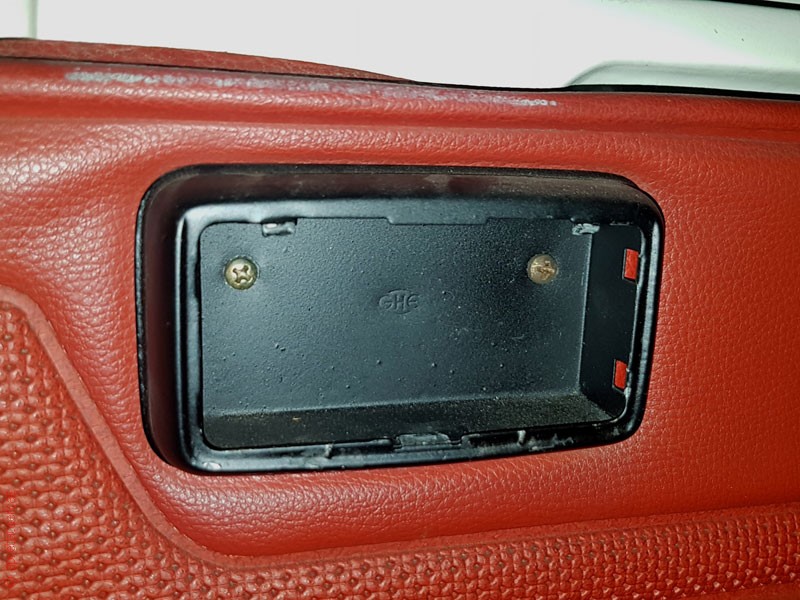

Ahora ya tenemos acceso a los dos tornillos de estrella. Los quitamos y tiramos con cuidado de la carcasa.

Desmontar revestimiento de puerta del Mercedes de la gama W115

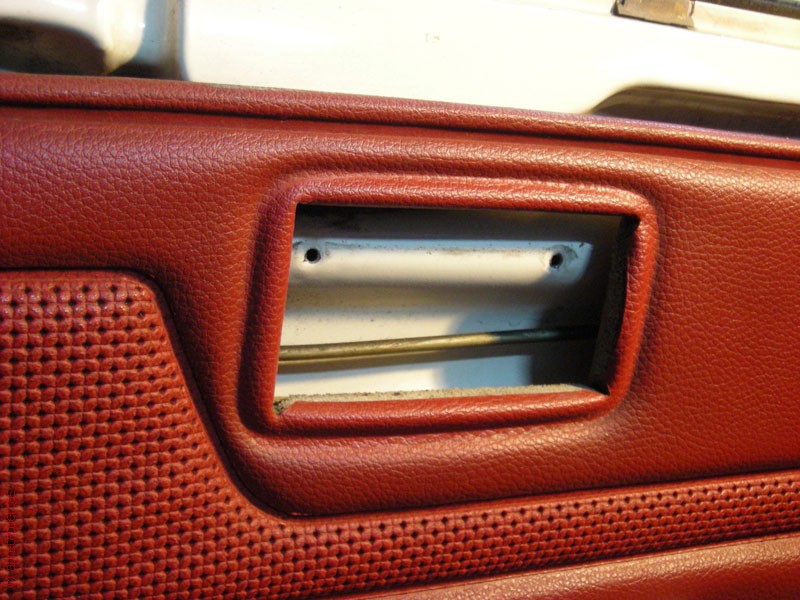

Así queda esto ahora.

Desmontar revestimiento de puerta del Mercedes de la gama W115

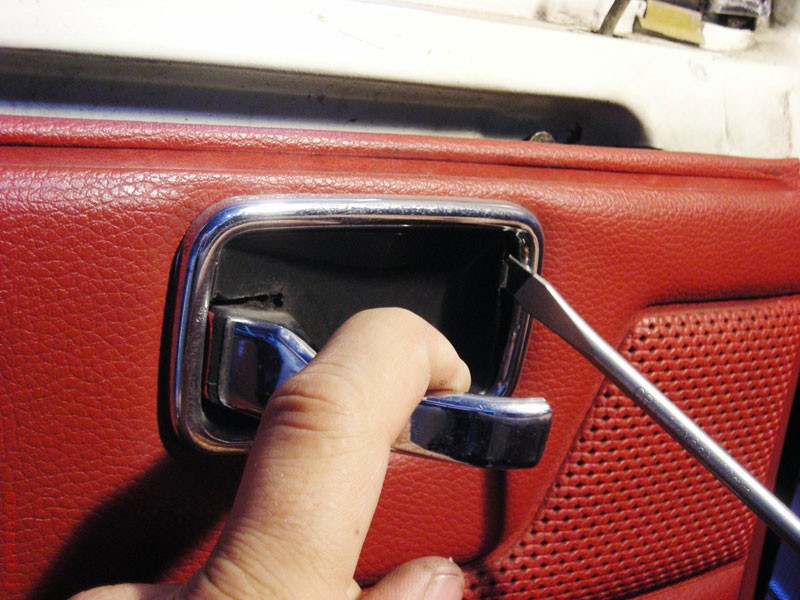

También hay que desmontar el tirador de apertura de puerta. Para poder hacerlo, hay que quitar primero el salvauñas de plástico negro. Introducimos con mucho cuidado un destornillador en un lateral y lo sacamos hacia fuera. El salvauñas es bastante elástico, pero aún así hay que tener mucha delicadeza para no dejar marcas.

Desmontar revestimiento de puerta del Mercedes de la gama W115

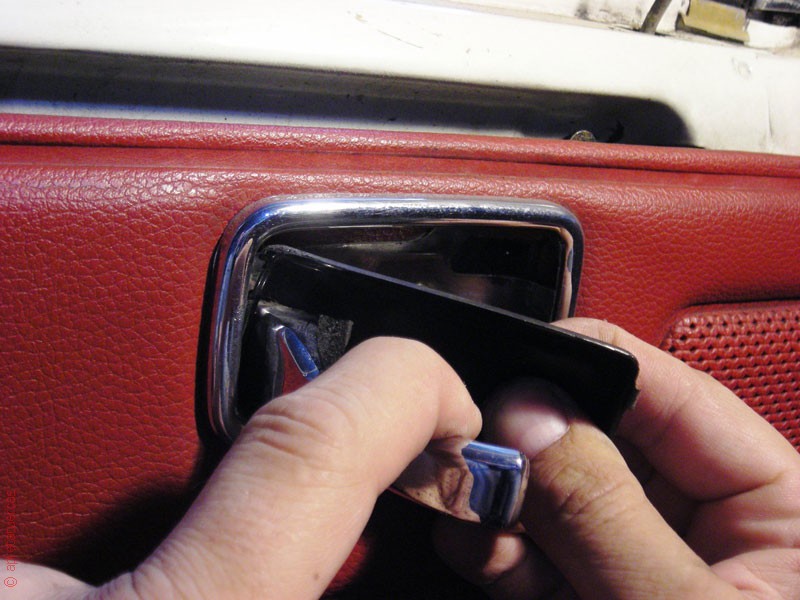

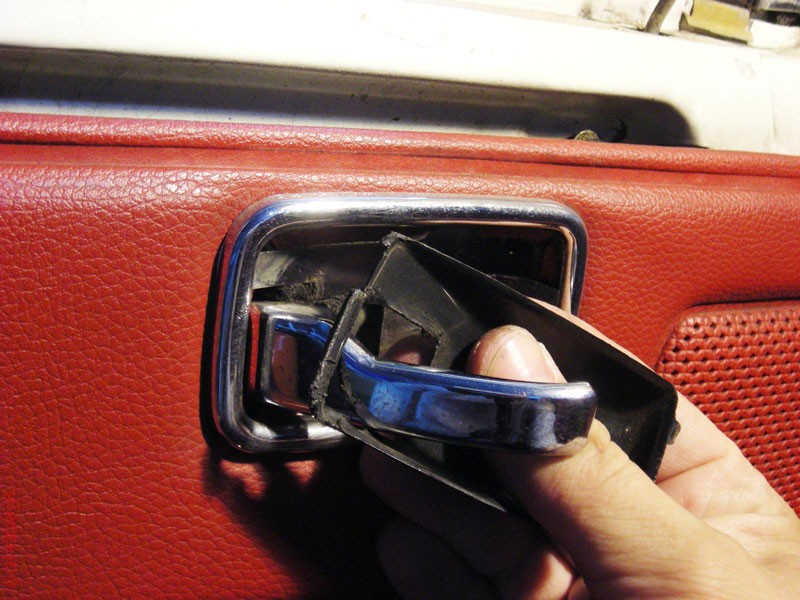

Ahora ya podemos tirar con cuidado de ese lado que hemos sacado.

Desmontar revestimiento de puerta del Mercedes de la gama W115

Lo pasamos alrededor del tirador cromado.

Desmontar revestimiento de puerta del Mercedes de la gama W115

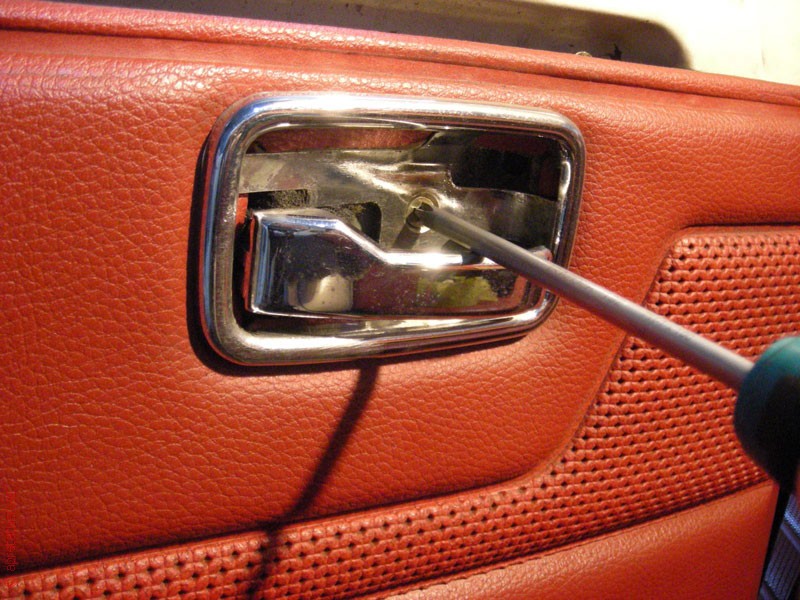

Ya tenemos acceso al tornillo.

Desmontar revestimiento de puerta del Mercedes de la gama W115

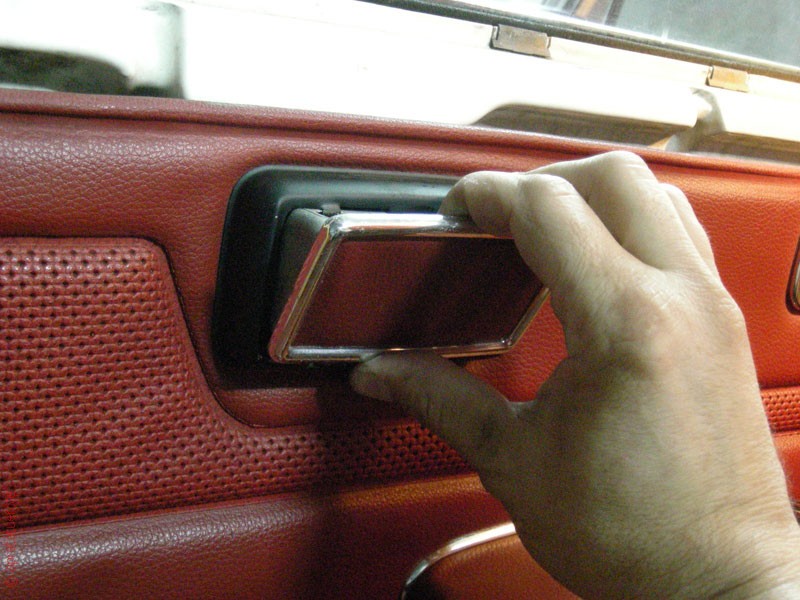

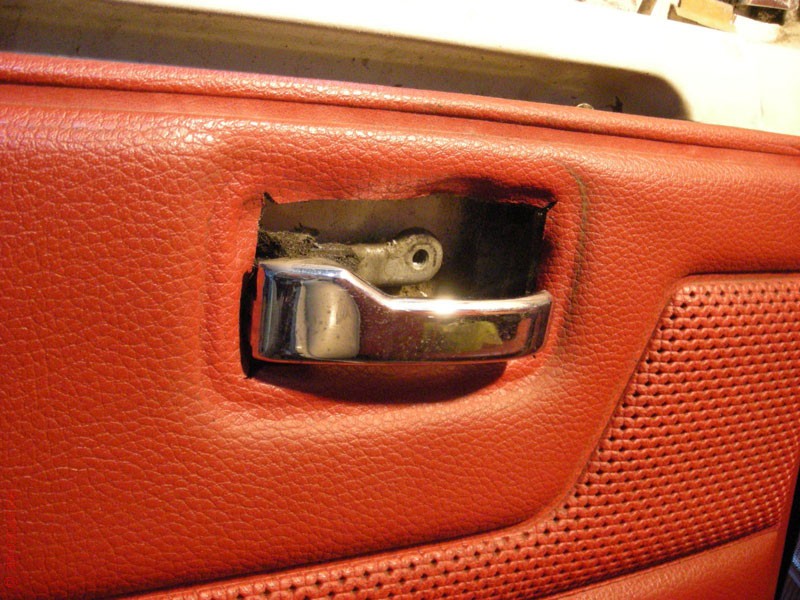

Solo sale el marco cromado. El tirador se queda en su sitio.

Desmontar revestimiento de puerta del Mercedes de la gama W115

Ya va quedando menos. Ahora nos ponemos con la manivela del elevalunas.

Primero tenemos que quitar el revestimiento. Éste es el que sujeta la manivela en su sitio. Para ello metemos la mano por detrás y presionamos en uno de los dos ganchos metálicos. Luego quitamos con mucho cuidado el revestimiento.

Desmontar revestimiento de puerta del Mercedes de la gama W115

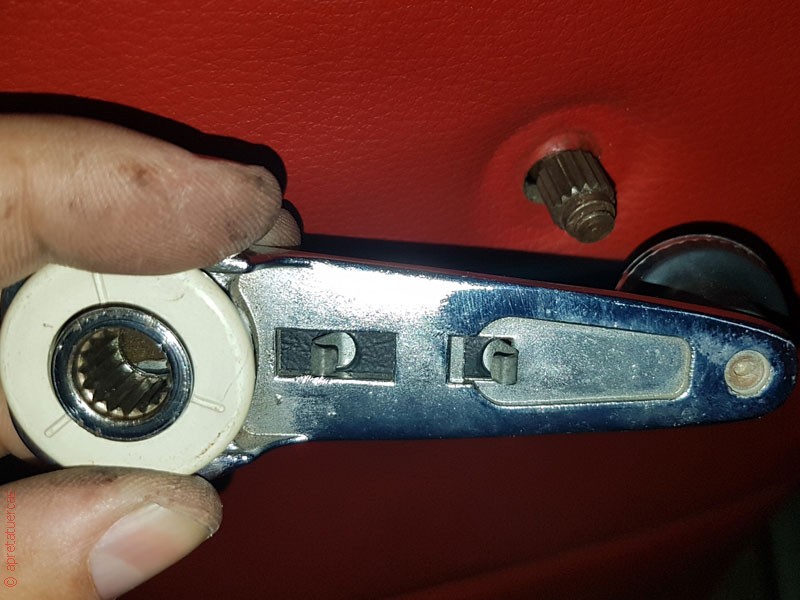

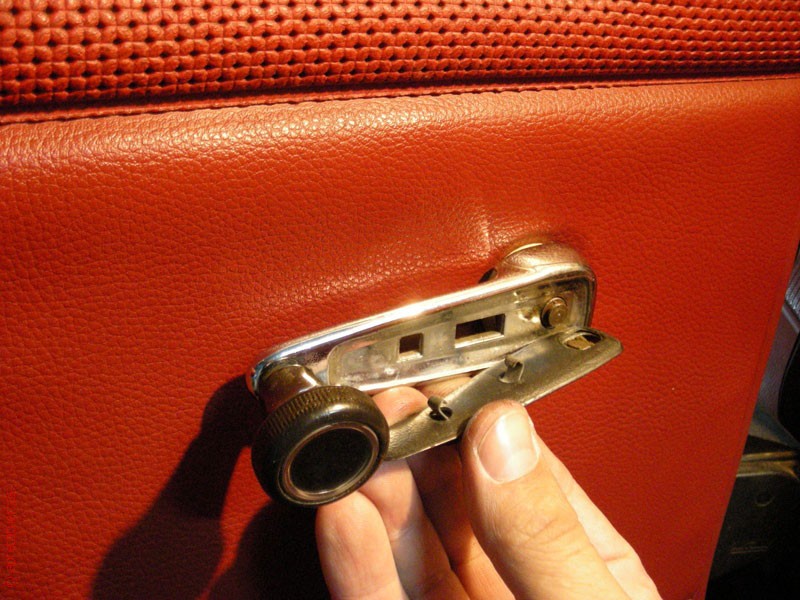

He tomado una foto de la parte de atrás de la manivela con el revestimiento montado. Se puede ver bastante bien como los dos ganchos se sujetan a la manivela. El que tenéis que presionar es el que está más alejado del eje, en este caso el gancho en la parte derecha de la foto.

Desmontar revestimiento de puerta del Mercedes de la gama W115

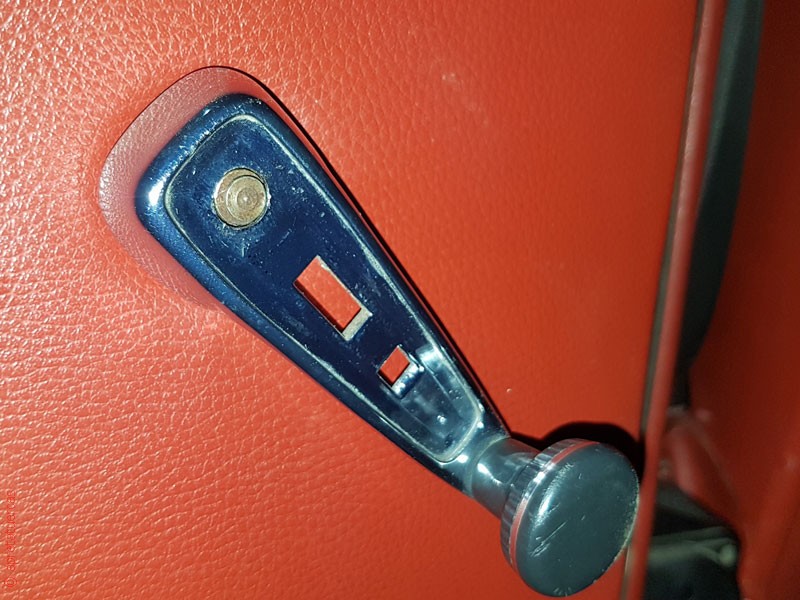

Aquí vemos la manivela sin el revestimiento.

Desmontar revestimiento de puerta del Mercedes de la gama W115

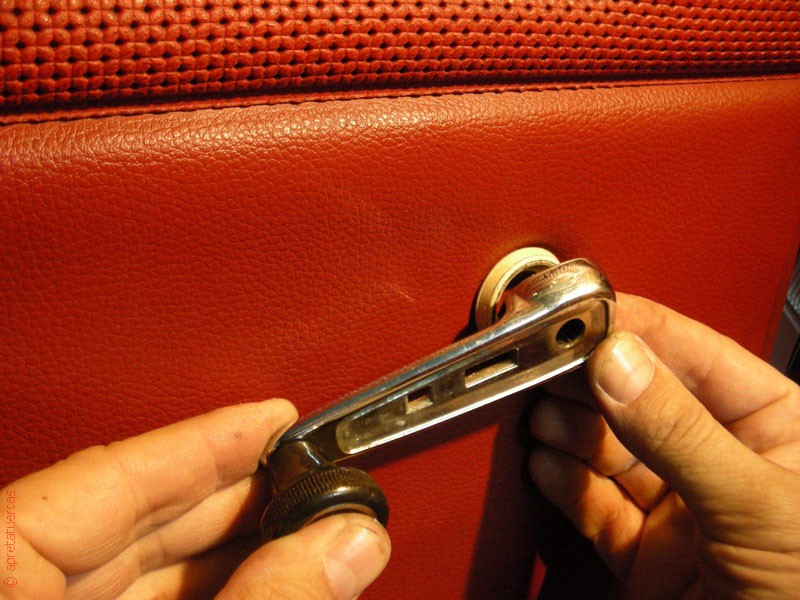

Ahora ya solo hay que tirar de ella con cuidado.

Desmontar revestimiento de puerta del Mercedes de la gama W115

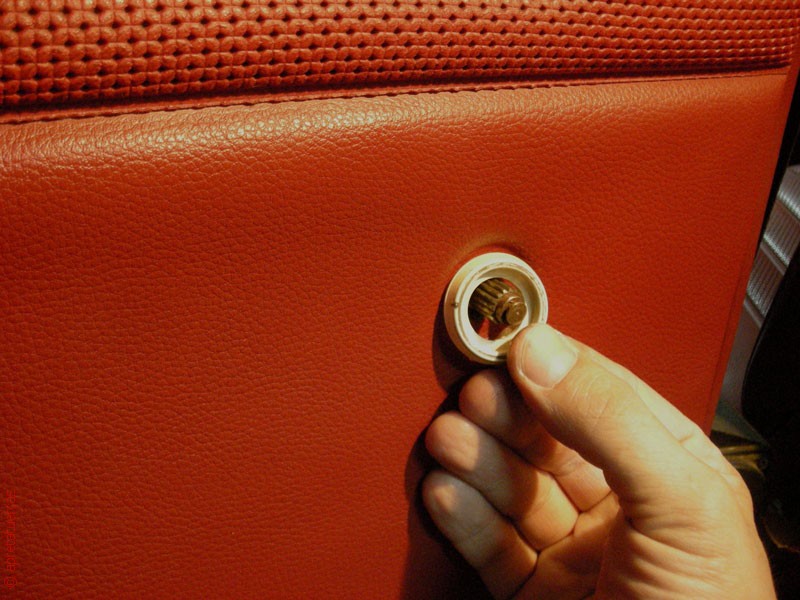

Cuidado con la arandela de plástico. Hace de distanciador entre el panel de la puerta y la palanca. Se suele quedar pegado al panel.

Desmontar revestimiento de puerta del Mercedes de la gama W115

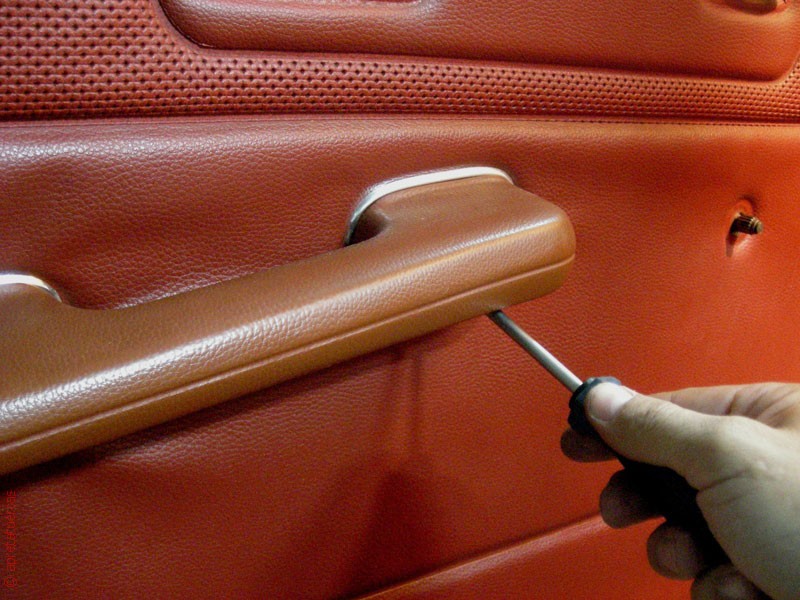

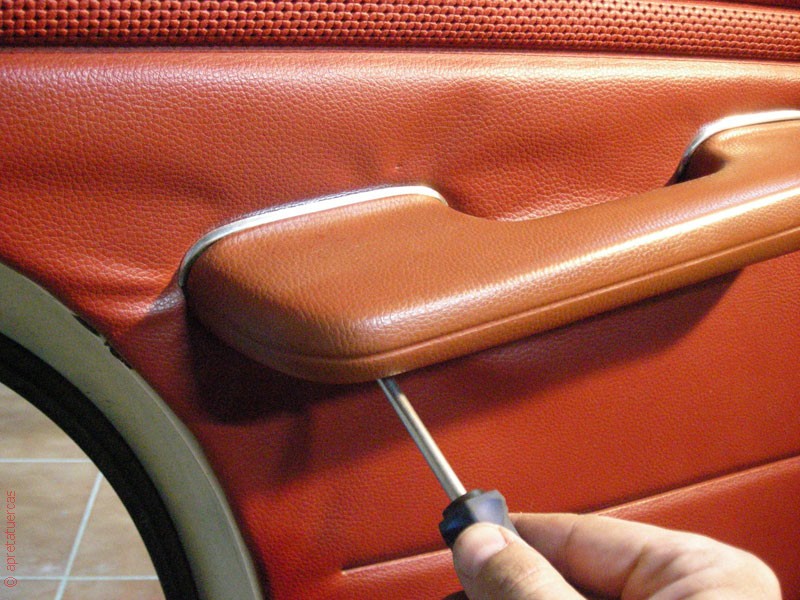

Bueno ya solo nos queda por desmontar los apoyabrazos. Están sujetos con dos tornillos de estrella en la parte delantera…

Desmontar revestimiento de puerta del Mercedes de la gama W115

…y en la parte trasera. Los tornillos suelen quedarse dentro del propio apoyabrazos.

Desmontar revestimiento de puerta del Mercedes de la gama W115

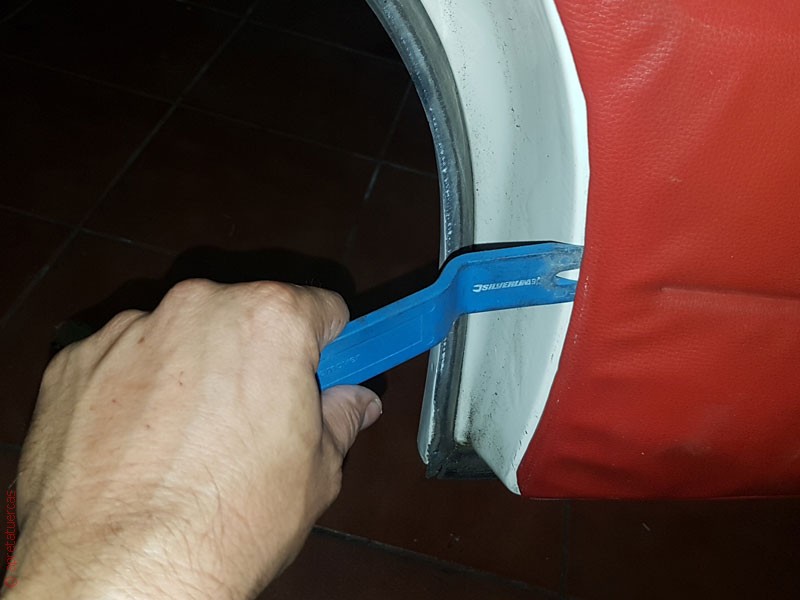

Bueno ya hemos desmontado todos los elementos. Ahora ya podemos retirar con mucho cuidado el panel de la puerta. Yo uso también una palanca de plástico.

Desmontar revestimiento de puerta del Mercedes de la gama W115

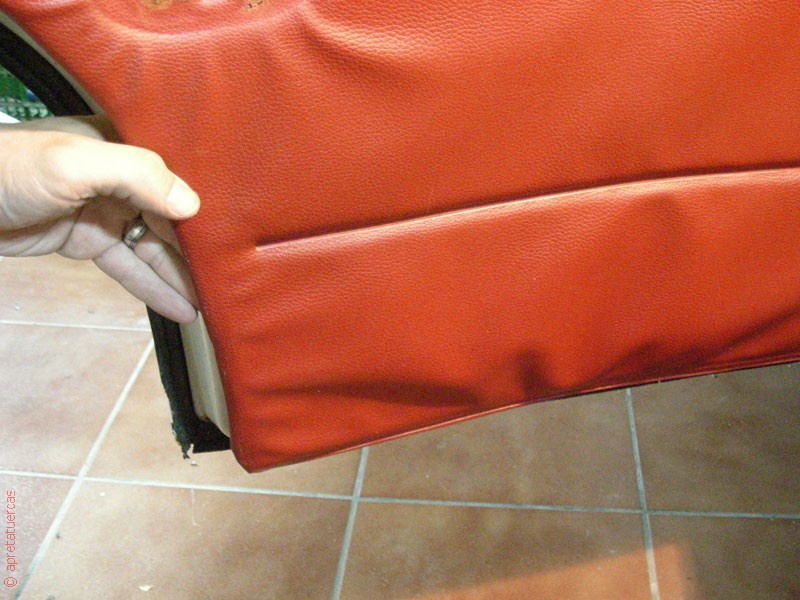

El panel está sujeto con algunos clips de plástico (en la parte de abajo) y clips metálicos en los laterales. Una vez que tengamos un hueco para meter la mano, podemos quitarlo así con mucha cautela.

Desmontar revestimiento de puerta del Mercedes de la gama W115

Aquí vemos uno de los clips de metal.

Desmontar revestimiento de puerta del Mercedes de la gama W115

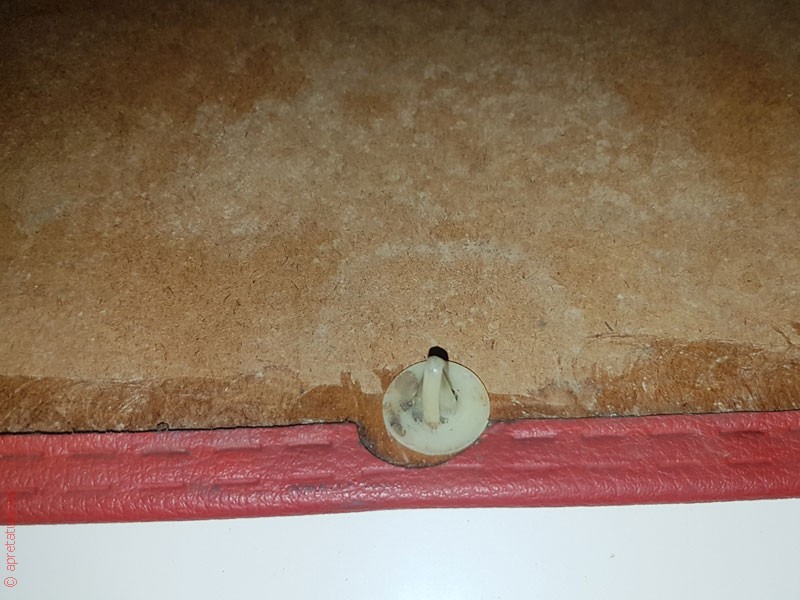

Así son los de plástico.

Desmontar revestimiento de puerta del Mercedes de la gama W115

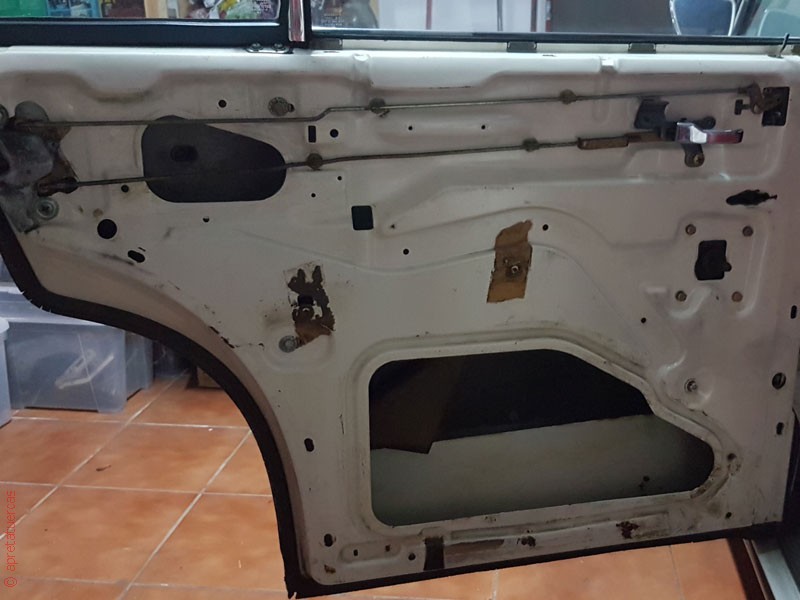

Así queda la puerta desnuda. Ahora ya tenemos acceso al mecanismo del elevalunas y a las varillas de la cerradura.

, , , ,
